Type2 デジタルノギスデータ表示器（DRO）の制作

★★★　　Type.2 デジタルノギスデータ表示器（DRO）の制作　　★★★

最終更新日： 2010年 3月 11日

　Type2デジタルノギス対応版の表示器が完成しました。
PICマイコンによる、デジタルノギスのデータ取り出し、7Segment LEDによる表示器です。
　今回、Type2デジタルノギスと呼んでいたのは、以下のような製品です。

　これはノギスじゃない。!! と怒られそうですが、前のType1ノギスと、表示部とスケール部が似ていたので
便宜上 Type2ノギスと呼んでました。　(^_^;
　これは、秘密基地さんで販売されている「デジタルスケール」という商品です。

　インタフェース部分に白いコネクタが付いてますが、これは私が取付けたものです。
元の製品には付いていません。

---------------------------------------------------------------------
注意：
　今回　Type1、Type2と２種類のデジタルノギスに対応してきましたが、
他にも異なる通信仕様のデジタルノギスはあると思います。

　制作される場合は、オシロを持っておられるなら信号を測定して、通信仕様が
合っている事を確認して、制作をお願いします。
詳細は、別途PDFファイル（Tp2_digi_Caliper_DRO.pdf）を参照して下さい。

---------------------------------------------------------------------

7Segment LEDの基板は去年作成した物があり、パターンが出来てます。
左に３つの状態表示用のLEDを付けています。

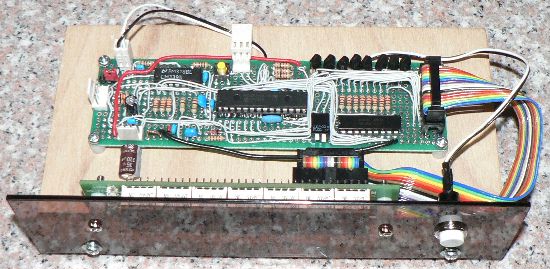

PICマイコン基板は、秋月電子のユニバーサルボードに作成しました。
使用PICは、前回の PIC16F886 から PIC18F2320 （どちらも 28pin ）に変更しました。

PIC18F2320は、PIC16F886に比べちょっと値段が高いです。
Type2ノギスの CLOCK信号は 13usと早いので、この速度に十分対応できるように
PIC18F2320に変更しました。

下は、開発風景です。
CPU（PIC18F2320）のソケット部分に 28pinのゲタを履かせてます。
これは、オンボード上で PICマイコンのプログラム書き込みを行わせる物です。
デバッグ時は頻繁に書き込むため、これがないとちょっと不自由です。

白いケーブルがライターからのケーブルです。
右にある基板がライター基板（秋月電子ＡＫＩ－ＰＩＣ２プログラマボード（ＰＩＣｋｉｔ２互換））です。
パソコンとは、USBケーブルで接続します。
7Segment LED基板の下の箱は、電源ユニットです。　基板の電源は、5[V]のみです。

ハードは、前回の物を一部分改造して Type2ノギスに対応しました。
前の Type1ノギスにも対応しています。
モード切り替えのタクトスイッチ（黄色）を追加しています。

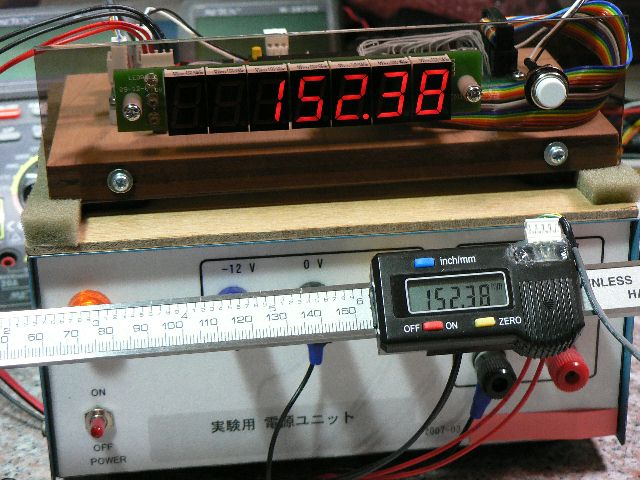

電源ON直後は、まず全桁 0～9の表示テストを行います。
ここは、前回と同じです。

その後の、苦肉の -READY- 表示は止めました。

右側にある白い押しボタンSWは、ノギスのリセット用です。

タイミング的に消えた状態を撮影してしまいましたが黄色のLEDは、データを受信中である事を示します。

インチ表示にも対応しています。　インチ表示の時は、青色LEDが点灯します。

★　それとType2ノギスには、隠しコマンド？ があって短い間隔（毎秒 40回ぐらい）で
　　座標値の転送を行う事が出来ます。　スケールの動きに素早く追従する表示となります。
　　但し、0.01ミリの桁が多少（表示値の ±1digit程度）バタつきます。

　　隠しコマンドの機能を呼び出すには、通信で使う DATA線を押しボタンを押すような感じで
　　ノギスの電池電圧に PullUpする必要があります。　これによりノギスのモードが変わります。
　　詳細は、別途PDFファイル（Tp2_digi_Caliper_DRO.pdf）に記載しました。

以上のような、デジタルノギスデータ表示器です。

~~高速転送の動画を短いですが、用意しました。~~
申し訳ありません。　m(v_v)m
最近間借りサーバーの空き容量が少なくなってきたので動画は外しました。

★　今回の表示器についての回路図やソフトに関しては全面公開します。
但し、あくまで個人での利用、または学校教育機関での利用に限定します。

★　商用利用は、堅くお断りします。！！

----------------------------------------------------------------------
○　基板作成に必要な詳細情報は、Tp2_digi_caliper_DRO.pdf を参照して下さい。

○　PIC18F2320に書き込む Hexファイルは、Read_Caliper_Tp2.HEX を使用して下さい。

○　今回のアプリの MPLabプロジェクトファイルは、 Read_Caliper_Tp2.lzh をダウンロードして下さい。
----------------------------------------------------------------------

この lzhファイル内にソースファイルを含め、プロジェクト開発に必要なファイルが一式含まれています。
（現在のバージョンでは、まだ I2C通信機能は実装していません。）

この記事に関するご意見、ご感想、質問等あれば伝言板、またはメールにてお願いします。

最後に読者の皆様が、この表示器を作ることによって生じるさまざまな問題、損害に関して
私は一式責任を持ちませんので、自己責任で行って下さい。

では皆様の楽しい電子工作の成功をお祈りして失礼します。　

追記：（ 2010-10-01）
Tp2_digi_caliper_DRO.pdf の内容不備なところについてお詫び：
ＰＩＣマイコンを Type1の PIC16F886 から Type2では、PIC18F2320に変更と書いておりますが
まだところどころ PIC16F886 になっております。
暇になったとき pdfファイルを更新しておきます。

それまでの間、PIC16F886 ---> PIC18F2320 に読み替えて参考にされて下さい。

追記：（ 2010-10-25）
今、分っている範囲で Tp2_digi_caliper_DRO.pdfの訂正を行いました。
（まだ潜在的に間違いが含まれているかもしれません。何か気付かれたらお知らせ下さい。）

追記：（ 2010-12-14）
Poland の方から指摘があり、PartsListにある 2.2Kの抵抗は、どこで使うのか。？
という質問のメールが入りました。まさか海外の方が見ているとは思いもしませんでした。

で、PartsListの 2.2Kの抵抗はどこにも使用しておりません。

PDFファイル内の PartsListの間違いです。　　PDFファイルを修正しました。

使用する抵抗の本数も 28本です。　たまたま基板の写真に使用してない抵抗２本を
実装したまま残していたため、その方は画像の抵抗の本数を数え 30本あるので
回路図が正解か、PartsListが正解か悩まれたのだと思います。

またもや、見て頂いた方からの質問で、間違いを修正する事が出来ました。
ありがとうございました。
