マルチメディアスピーカーの製作

　パソコンラック組み込み型マルチメディアスピーカーの制作　

　パソコンのマルチメディアスピーカーって邪魔になりませんか。？
パソコンのディスプレィの横にゴロンと２個置くのがいやで、今まで置いてませんでした。
ヤマハのマルチメディアスピーカーをバラしたパーツがあったのでいつか邪魔にならない
形で再利用して、自作パソコンラックに取付けようと思っていました。
　そんなおり、ヤマハのＸＧWorkというシーケンサソフトを買いました。
今まで、パソコンで音楽をやろうとは思ってみませんでしたが、パソコン上で　midファイルを作りたくなったので購入しました。
ところが、パソコンの筐体底に付いてるスピーカーでは、音楽を楽しむにはちょっと辛い。
パソコンに追加装着した冷却ファンのせいもあり音にやや変調がかかるので、外付けマルチメディアスピーカーを作ろう。
という事になりました。

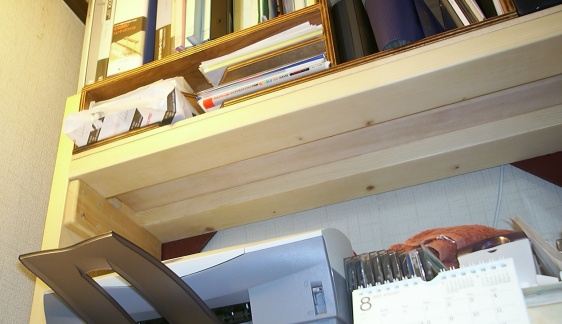

取付け場所ですがパソコンラックの上の棚の裏側。　２本の２×４材が前と後ろにあり棚を支えています。この前と後ろの２×４材の隙間に埋め込む形で作れないか。というのが、最初の発想でした。パソコンラックの前に座った状態ではかなり高い位置にスピーカーがある事になります。よって、下向きの三角屋根みたいな形のエンクロージャを作ってスピーカーが斜め下を向く形で作る事にしました。

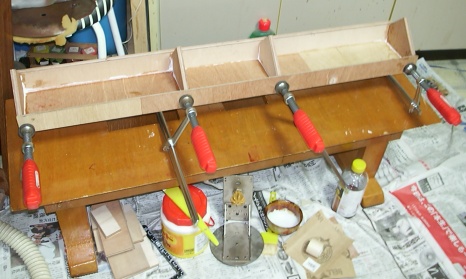

これは、２×４材にはまり込むベースになる部分を組み立てているところです。横長のコの字型のベースに４箇所５角形の仕切り板が立ってます。そしてその仕切り板の部分を外側からクランパで締め付けを行っています。板の継ぎ目に白く見えるのは木工用ボンドです。乾くまでこの状態で放置しておきます。気象状況にもよりますが２日ぐらい置いておけば良いと思われます。

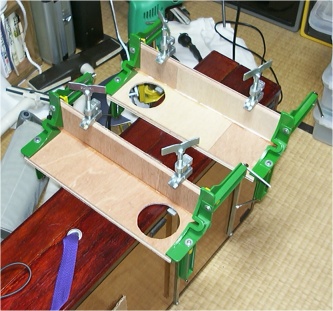

これは、上の（ラックに取付けたら下）三角屋根の部分です。継ぎ目は、90度に合わせて接着してます。丸い穴は、スピーカーの取付け穴です。両端を緑色の工具で締め付けてますがこれは直角クランパです。その内側を銀色のハタガネで締め付けています。これも、木工用ボンドが乾くまで放置しておきます。ちなみにその下の赤茶色の箱は２年ほど前に作った楽器用ケースです。
これは三角屋根の内側にスピーカーを取付け屋根部分とベースとを８本の幅広の輪ゴムで締め付けています。ボンドが乾くまでこの状態で放置します。

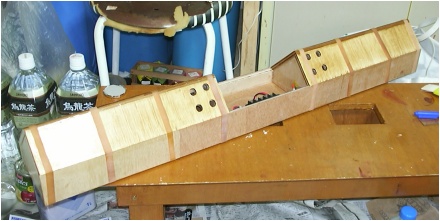

これは、後ろ側から見たところ。背面の空気圧を逃がすため Left、Rightともに４つの穴を開けています。板の塗装は、ベースと屋根を接合する前に行いました。屋根のところは表から見えるので油性ニスを塗り、ベース部分は水性ニスを塗っています。　油性の方がツヤは出るのですが、刷毛の手入れを考えると水性ニスの方が楽です。

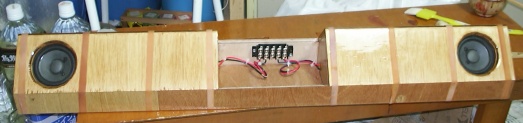

これは、車で言う慣らし運転のようなものでしょうか。？２～３日この状態にて鳴らしてます。音は、やや定在波の影響が...。低音は望む方が無理としてまあ、高い方は伸びやかになってくれてます。
音を聞いてるうちに、もう一工夫したくなり後ろの４つの穴をつないで大きい穴にしてそこからフェルトの吸音材を入れました。穴が大きくなりすぎたのとスピーカーと同じ面から低音が出る様にしたかったので後ろの穴をふさいで前に新たに穴を開ける事にしました。蓋はベニア合板の四角い板の四隅に穴をあけたものを使っています。木ネジを入れる前にドリルで下穴を開けていたのですが中に入れたフェルトがドリルの刃先に巻きついて折れてしまいました。木ネジが一箇所ねじ込んでないのはそのせいです。
という事で前面にこのような穴を開けました。穴の径や開ける数は特に根拠はありません。てきとうに開けてます。

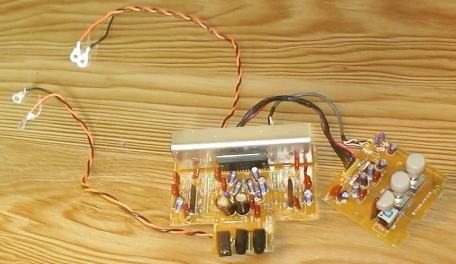

これが、このスピーカーの中央部に格納するアンプ基板です。もともと、スピーカーと対になっていたアンプです。 ACアダプターの電源で動作します。パソコンのマルチメディア用なのでこれで十分です。
真中にはめる木のパネルを作り裏側にアンプの基板を入れこんだところです。今回、久々にトリマで文字を彫ってみました.。　字の形はいまいちですけど...。それと文字盤の下に隙間があるのはアンプの放熱のため隙間を開けておきました。
無事パソコンラックに取り付けられました。音は元気のいい音がします。でも耳障りな音ではありません。パソコン本体のスピーカーより低音が伸びてる分、あ、こんな音が入ってたのか。と思えるような中低音域の新たな音の発見がありました。中低音域が出てくると音が豊かで奥行きが出てきます。で、音楽聴くのが楽しい感じで何曲も鳴らしていました。ちょっとドラムの音がこもった感じになりますけど...。　ま、気にしない事にして、楽しむ事にします。
