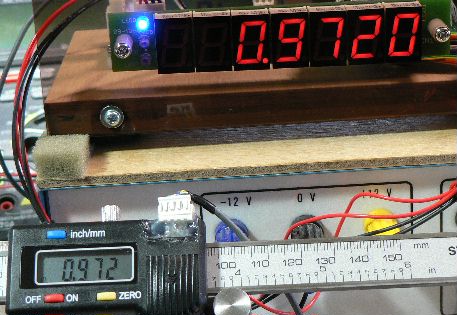

PICマイコンによる、デジタルノギスのデータ取り出し、7Segment LEDによる表示器です。
今回は まだ実験という事で、工作機械等に取り付け使用するという事ではありません。
---------------------------------------------------------------------
注意：
今回 作ったのは、楽天で ノンブランド激安ノギス（約 1,000円）で売られていたものに
コネクタを付けて信号を引き出し、その信号の仕様に合わせて表示器を制作しました。
ノギスが、同じ信号仕様であればうまく行くと思いますが、市場には異なる信号仕様の
ノンブランドノギスが存在します。
制作される場合は、オシロを持っておられるなら信号を測定して、私が使用した物と
同様の信号が出ている事を確認してから制作をお願いします。
信号の仕様は、「デジタルノギス（測定値の取り出し）」ページ内の PDFファイルを
参照して下さい。
オシロが無い場合は、コネクタ部の左から 4番目のピンが GNDであれば
（ 1pinと 4pinで導通が有ります。）私が使用した物と同じ可能性が高いと思います。
（ 断言は出来ません。... ）
このページを Ｕｐした後に、別のサオの長いノンブランドノギスにおいて
全く異なる通信フォーマットの物を確認しました。
4pinに 電池の＋側が接続されている場合（1pinを基準にして 4pinに 1.5Vが
出てる場合）は、異なるフォーマットと判断されていいと思います。
転送速度もかなり高速です。
この 4pinが 1.5Vのノギスに関しては、Type2として次の段階で対応する事にします。
---------------------------------------------------------------------
7Segment LEDの基板は去年作成した物があり、パターンが出来てます。
PICマイコン基板は、秋月電子のユニバーサルボードに作成しました。
使用PICは、PIC16F886（ 28pin ）です。
秋月電子で安く売っているので採用しました。
下は、開発風景です。
CPU（PIC16F886）のソケット部分に 28pinのゲタを履かせてます。
これは、オンボード上で PICマイコンのプログラム書き込みを行わせる物です。
デバッグ時は頻繁に書き込むため、これがないとちょっと不自由です。
白いケーブルがライターからのケーブルです。
右にある基板が ライター基板（秋月電子 ＡＫＩ−ＰＩＣ２プログラマボード（ＰＩＣｋｉｔ２互換））です。
パソコンとは、USBケーブルで接続します。
7Segment LED基板の下の箱は、電源ユニットです。 基板の電源は、5[V]のみです。
