秋月　Ｈ８マザーボード改造

改造そのものは、かなり以前に行いました。 改造の最大の理由は、AE-3048( H8/3048)と、AE-3052A( H8/3052)の 両方のプログラムの書き込みに対応させるためです。 最初、マザー購入時は AE-3048しか扱っていませんでしたが、その後、AE-3052Aを使うようになり、マザーボードを両方のＣＰＵに 対応出来るようにしたかったのです。 AE-3048と AE-3052は ROMと RAMの容量が増えた（それとクロックが早くなった）以外は、ハード、ソフトともに互換性が高く、ソフトではRAMの開始アドレスと、クロックの周波数に依存する処理（タイマーとRS-232Cのボーレイト）さえ気をつければソフトコンパチといえます。 ハード的にも、AE-3048、AE-3052の　２枚の基板はピンコンパチになっています。 ただ一つ異なるのは、プログラム書き込み時の電圧です。　 H8/3048は、+12[V]でしたが、 H8/3052は 5[V]です。 また、書き込みに関わる信号線の配線が若干異なります。 よって、この２つのＣＰＵ基板の 両方のプログラム書き込みに対応する事が最初の課題でした。 ついでに、デバッグ用に発光ダイオード８個、半固定抵抗器（ A/Dコンバータ入力用 ）をマザーボード上に追加しました。 見た目は、ちょっと狭苦しい感じになりました。 あと、発光ダイオード８個を、CPU基板の ５[V]レギュレータから取ると、点灯時やや電流を流すので発熱が気になりました。 よって、外付け回路用に別途　5[V]レギュレータを追加しました。

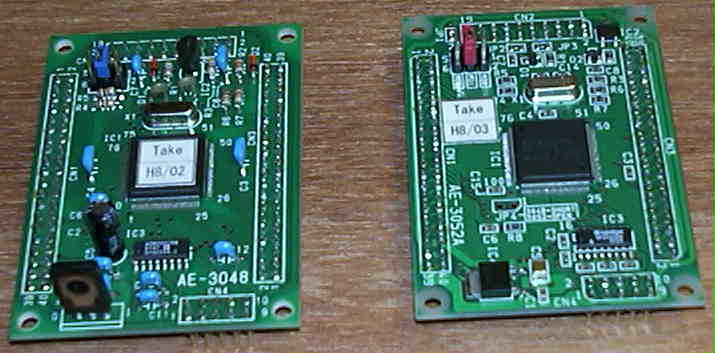

上の写真　左が、H8/3048の基板、　右が　H8/3052の基板です。 ちなみに、２つのＣＰＵの大まかな違いですが 　　　　　　　　　　　　H8/3048　 　H8/3052 ---------------------------------------------- ROM容量：　　　　　　 128Kbyte 　　512Kbyte RAM容量：　　　　　　　4Kbyte　　 　8Kbyte CPUクロック周波数：　　16MHz　　　　 25MHz 書き込み電圧：　　　　+12[V]　　　　 +5[V] CPU動作モードに若干違いがあります。 RAM容量が増えた分、RAMの開始アドレスが、４Kbyte分 若いアドレスにずれてます。 　　　　3052対応のための改造詳細

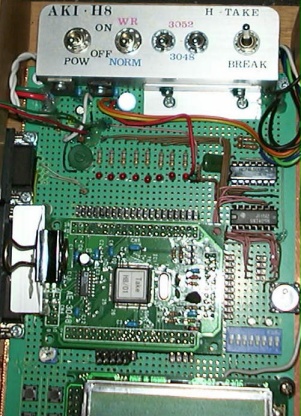

以前のものと比べると上部放熱板を兼ねたパネルのスイッチが増えました。 パネルは作り直しとなりました。 このパネルに３端子レギュレータを ２個付けています。 スイッチは左から、電源ＳＷ、書込み／通常ＳＷ、次の２つの小さいスイッチが、2個組にして3048と 3052の書き込みの電圧と結線の切り換えです。 一番右が、ブレークＳＷ （ CPUに NMIを 出します ） モニターデバッガにて使用します。 秋月のモニターデバッガの資料では、Ｈ８の NMI端子をいきなりＳＷにてグランドに落とすように書いてあります。 それを行うと、SWのチャタリングで、NMI割り込みが多重に入ったようになり好ましくありませんので、外付けのTTLで構成した RS-FFにてスイッチのチャタリングを取り除いています。 右側に２個 TTL ICが乗ってますが、RS-FFと LEDのドライバを構成しています。 真中より少し上に、横に８つ発光ダイオードと電流制限抵抗が並んでいます。 ８本の抵抗の左にある、緑色の丸いのが半固定抵抗器です。 CPU基板のレギュレータには、クリップで挟みつける形の小さいアルミの放熱板を付けています。

	電源は何とトランスです。 新しいマイコンに似合わない時代錯誤的な 電源ではありますがノイズの面では有利です。 バナナプラグで接続というのも風情があります。 昔の電気工作みたいでしょ。

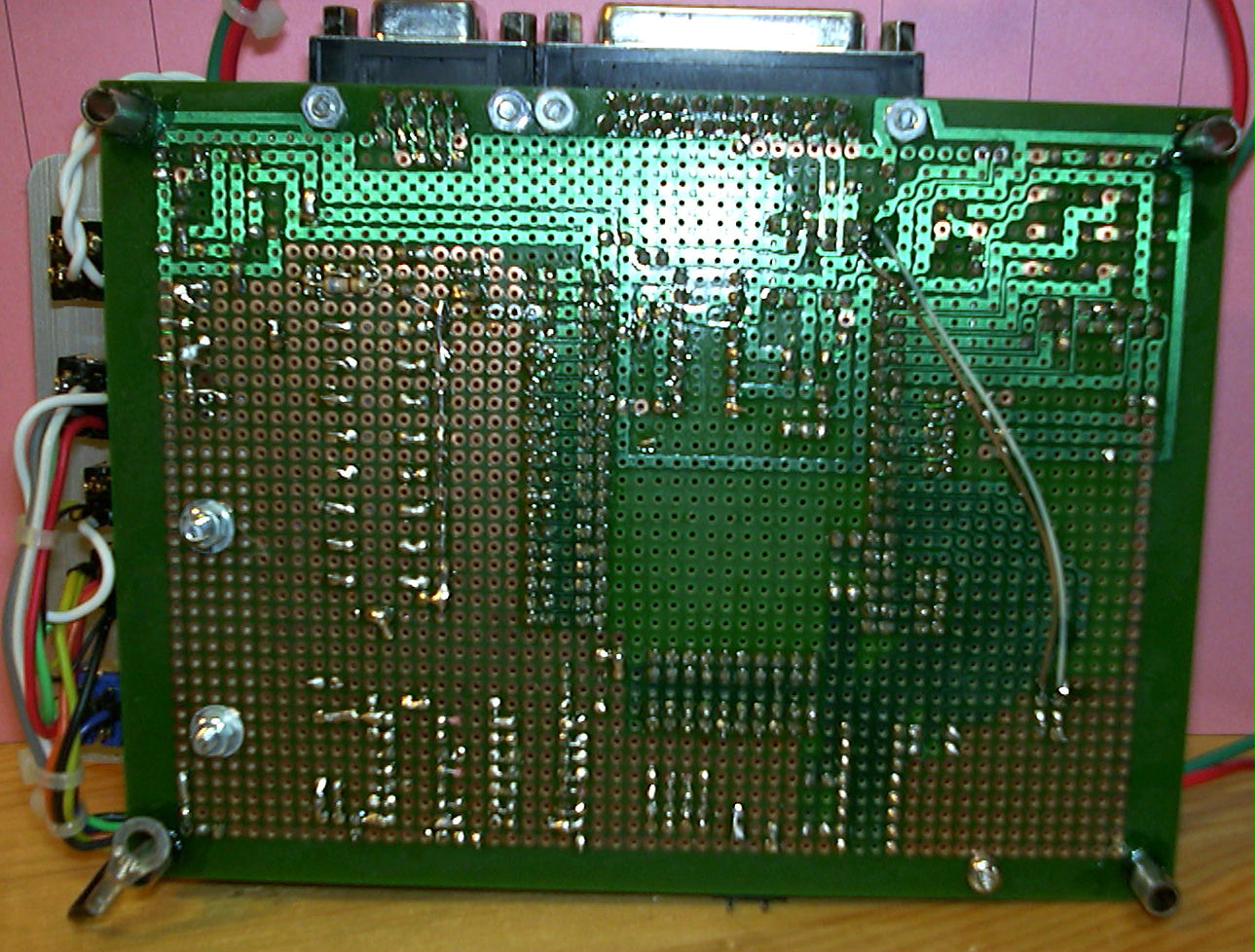

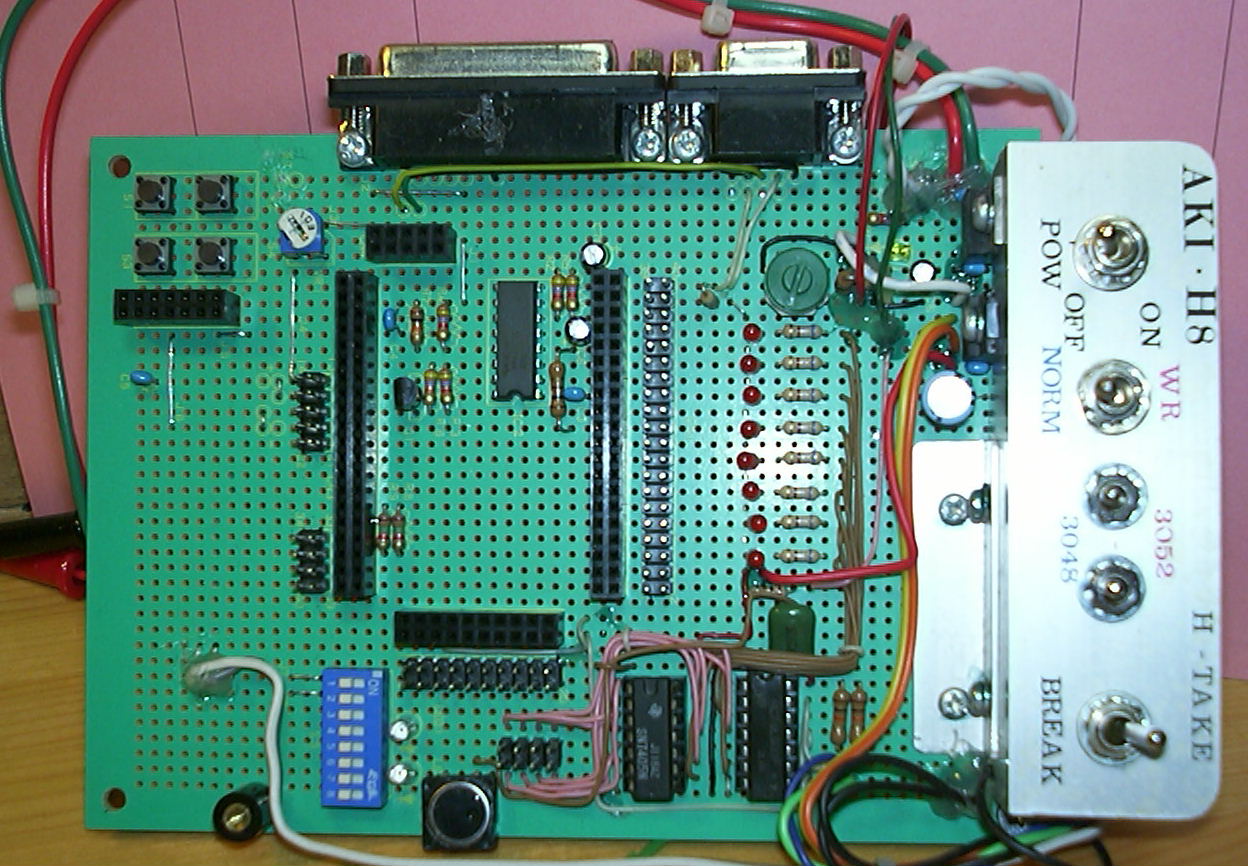

	アルミのアタッシュケース内は こんな感じです。 RS-232Cのケーブルがちょっと じゃまな感じです。 ちなみに、電源のケースと CPU基板を入れてるケースは 台所用品の食品を入れるプラスチックケースです。 よって、やや ふにゃふにゃしてます。 ある方の要望により、マザーボードの裏面（ついでに 表面も）拡大した画像をUpしておきます。 ＜マザーボード表面拡大＞ ＜マザーボード裏面拡大＞ ★　拡大画像から戻るときはブラウザの 　　　戻るボタンを押して下さい。　(^^;
